ARM11工控主板-ARM11处理器LVDS接口嵌入式工控主板

ARM11工控主板-ARM11处理器LVDS接口嵌入式工控主板

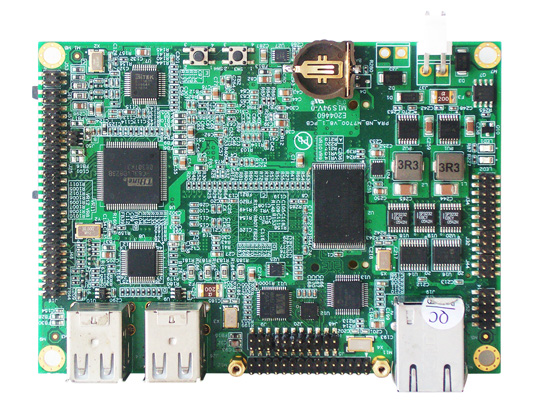

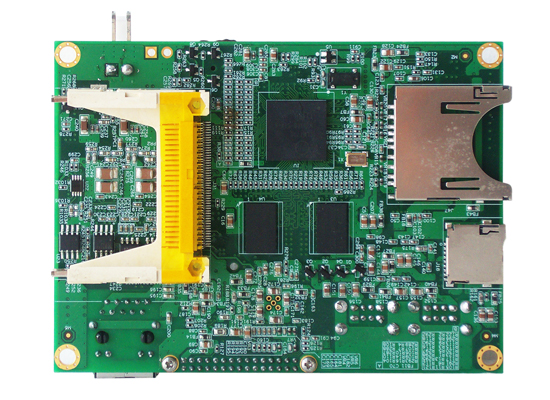

产品型号:PVT-806S

平望科技最新推出PVT-806S多媒体ARM11主板。ARM11工控主板采用CoreLogicCLM7700 ARM1176JZF@800MHz芯片,256MB内存,可使用Linux或Win CE操作系统,板载LVDS接口。ARM11处理器是为了有效的提供高性能处理能力而设计的,ARM11处理器在提供高性能的同时,也允许在性
  • PVT-806S ARM11主板采用CoreLogic®CLM7700 ARM1176JZF@800MHz芯片,256MB内存,可使用Linux或Win CE操作系统。ARM11处理器是为了有效的提供高性能处理能力而设计的,ARM11处理器在提供高性能的同时,也允许在性能和功耗间做权衡以满足某些特殊应用。PVT-806SARM11工控主板的应用领域相当广泛,在多媒体POS、工业控制、多媒体互动广告机、视频会议系统、医疗器械、智能家居、公共广播系统、数字可视会议系统、多功能自助查询终端、地铁售票系统、游戏机、船载GPS等行业设备都有应用。

    产品名称

    PVT-806S ARM11主板

    主芯片
    CPU

    CoreLogic®  CLM7700
    ARM1176JZF@800MHz

    操作系统

    Linux2.6, Win CE6.0

    存储

    板贴NandFlash 512MB

    内存

    板贴DDR II 256MB

    以太网


    DM9000AEP
    1 x百兆自适应

    外部接口


    4 x USB 2.0 Host
    1 x USB 2.0 Device
    6 x RS232 (3线制)
    2 x RS485 (与RS232复用)
    3 x CVBS (与Y/C 共用一个通道)
    1 x Y/C分量视频输入
    1 x CF Type II
    1 x SD Support SDHC,SDIO
    1 x Micro SD Support SDHC,SDIO
    2 x CAN Support CAN2.0 A/B
    1 x Touch Screen(4/5 Wires)

    显示接口

    支持LVDS(双通道24bit)+TTL:同步双显,异步双显

    模拟接口

    4 x 12Bit ADC (0 ~ 3.3V)

    数字接口

    1 x 8GPIO(可配置方向)

    音频接口


    1 x Line Out/In
    2 x Speaker(2x3 W Audio Amplifier)

    看门狗

    板载可编程

    供电输入

    DC +6V ~ +21V

    功耗

    5W 以下

    工作温度

    操作:   0 - 70℃  (商业版本)
    -20 - 85℃ (工业版本)

    工作湿度

    操作:   5% ~ 95 % 非凝结

    配件


    用户手册,实用的CD,的USB设备电缆,电缆、通讯电缆、音频改编者(交直流12伏)。

    尺寸

    115mm*84mm
