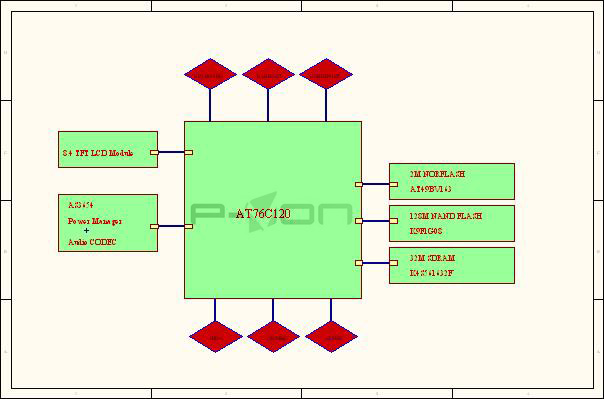

1.在ARM上建立的数码相框解决方案系统框图:
2.硬件功能:
(1)AT76C120:ARM7 TDMI 处理器,工作频率78MHz,
(2)SDRAM:32M SDRAM K4S561632F
(3)NANDFLASH :128M NANDFLASH K9F1G08
(4)NORFLASH:2M NOR FLASH AT49BV163
(5)电源管理:AS3654除提供系统电源外,还集成了音频CODEC
(6)USB2.0高速设备接口,USB1.1全速主机接口
(7)SD/MMC,CF/IDE接口
(8)8.4寸 TFT LCD
3.软件功能
(1)该方案实现了如下功能:
(2)图片浏览,最高支持1600万像素的图片
(3)音频播放,支持如下格式的音频
●MP3
(4)视频播放,支持如下格式的视频
●MPEG-1 ,VGA分辩率时可达24FPS
●MPEG-4,CIF分辩时可达30FPS
(5)文件管理 |
