      首先我们来了解一下工控液晶屏和嵌入式工控主板的概念：

      工控液晶屏，其实在学术文章中没有这个称呼，只是在应用过程中，大家对于恶劣环境（高温，低温，高亮等）下能够满足应用需求的液晶屏的统称。主要是那些具备宽温（工作温度在－30――＋80℃以上），高亮（亮度在400流明以上，能在强光下效果还不错）的液晶屏。

      嵌入式工控主板：这个概念所包含的概念就很广，通常所指的是和普通PC主板有所区别的，能适应工业应用恶劣的环境的，特别是在高温高湿，低温高湿，高电磁辐射，高粉尘环境下的应用需求的主板。

根据主板的结构和尺寸可以分成：全长卡，半长卡，5.25寸，3.5寸，PC104架构等。

按选用芯片系列分：386，486，586，PIII，P4等。

按芯片类型分：X86架构，MIPS架构，ARM架构等。

还有一些根据客户需求定制的部分，这里不再雷叙。

当然在客户选用的过程中，可能会根据客户所做的产品，还有他们自己的市场情况来选用，这里我们一一个



案例来说明：

客户背景：上海×××技术有限公司公司，是一家美资公司，主要从事自动售货机，并运营售货机上的广告，主要市场在美国和欧洲。在国内主要是研发和生产。

应用需求：1.收取现金，2.选货出货，3.按键选择，4.广告播放，5.调试显示,6.网络通讯，7.控制空调，8.客户的应用软件在WIN2000下开发

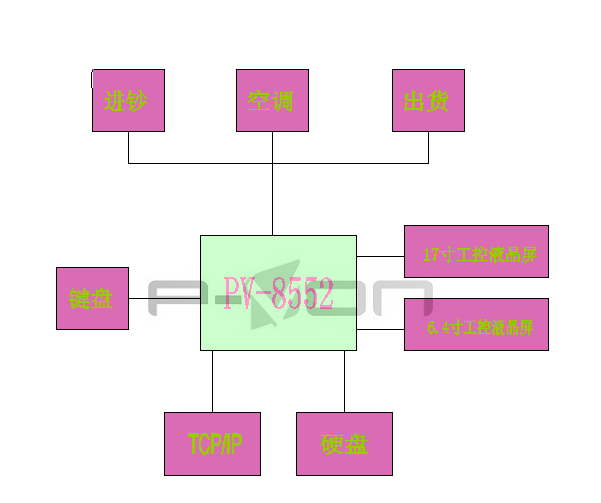

以下为本次嵌入式产品硬件解决方案的整体框图：

      应用环境：客户需要把整机装好运到海外，主要在各加油站，自助洗衣店等场所，环境温度等同于室外温度，并在运输过程中有海运和汽运。

目前客户应用存在问题：第一，以前客户选用MINI ITX主板，在运输过程中，经产有内存脱落的现象。第   二，美国和欧洲温差大，经常在低温下无法启动，在高温下经常死机。性能不够稳定。所以造成的返修率高的情况。

      根据客户以上需求和所遇问题，我们选型过程如下：第一：针对应用需求：1.收取现金2.选货出货7.控制空调这些都是串口的应用，也就是说主板必须在3个串口以上。第二：4.广告播放5.调试显示，表明客户需要有双屏显示，并要显示不同的内容。第三：8.客户的应用软件在WIN2000下开发，要求我们选用的主板主频需要有一定高的频率。第四：内存脱落的问题，我们选的主板最好是内存能够板载，内存大小要确定能运行WIN2000。第五，客户以前应用的板卡因为环境温度的原因老是出现死机和重启现象，这要求我们必须选择一块工作温度相对较宽，适合恶劣环境应用的主板。第六：在液晶屏的选择上，根据本产品的应用环境，首先是温差大，其次是客户使用的地点光线都很强，这在我们选择时必须选用工控液晶屏，在恶劣环境下都可以有良好的应用。

      综上所述，我们根据客户的整体要需求我们选择如下：嵌入式工控主板PVT-8552和元太6.4寸工业液晶屏 PD064VT5(做调试显示)，17寸真彩色液晶屏 SVA170SX01TB（做播放广告）。

嵌入式工控主板PVT-8552介绍：PVT-8552 是一款采用Intel 最新笔记本电脑芯片组852GM 在203mm×146mm 尺寸上开发的全功能、高性能、低功耗嵌入式ULV Celeron-M 单板电脑，在5.25 大小的嵌入式单板上集成了讯驰核心的超低功耗Celoron-M 处理器(用户可选主频)、支持一条184 DDR266 的内存条、支持CRT+LVDS 的双显示一个、Intel 100Mbps 网络接口、AC 97 Audio 接口一个、PS/2 键盘鼠标接口一个、40 针标准ATA-100 IDE 接口、CompactFlash 电子盘接口、六个RS232串口,一个并口,四个USB2.0高速接口使嵌入式单板的海量移动存储成为可能、IrDA 红外接口；提供一个Mini-PCI 接口可以扩展IntelWirelessLAN 无线模组将你的系统升级为Intel 讯驰移动系统， 该Mini-PCI 也可以提供客户自定义的加密卡等PCI 设备的扩展，还提供一个标准PICMG 的PCI 扩展总线给客户扩展标准PCI 设备。PRA-EC-8552VE 以其高性能低功耗和丰富的扩展接口使用户无需增加任何部件即可使用,可广泛应用于网络安全、信息家电、仪器仪表、军事、多媒体查询、智能产品各种嵌入式领..。
环境与机械尺寸
●尺寸8"x5.75" (203mm x 146mm) ●温度0°C to 60°C ●湿度5% to 90%

元太6.4寸工控液晶屏介绍：



       杭州平望科技可为用户提供各种型号的尺寸工控液晶屏，均有备货，需要具体的工控液晶屏、嵌入式工控主板的规格书，请来电咨询。
