五、液晶显示构成与彩色的实现
六、液晶的驱动方式
1. 静态驱动——段式液晶

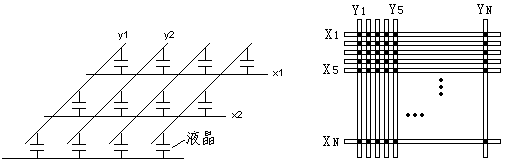

2. 无源矩阵驱动(液晶等效为高电阻的容性负载)——STN型液晶

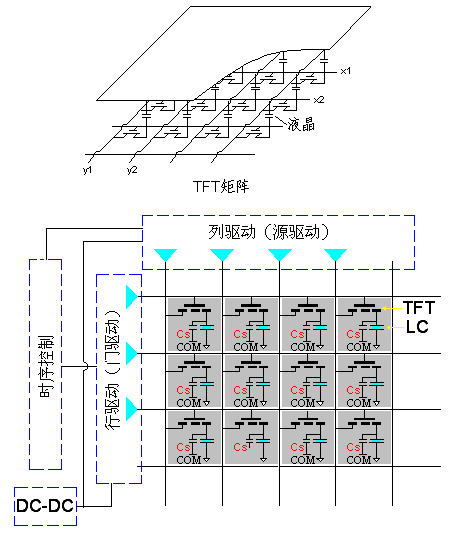

3. 有源矩阵驱动——TFT型等液晶
七、液晶的视角特性
与从垂直角度观看时相比,斜看的时候,转到当画面品质已经变化到无法接受的临界角度时,称之为该显示器的视角。

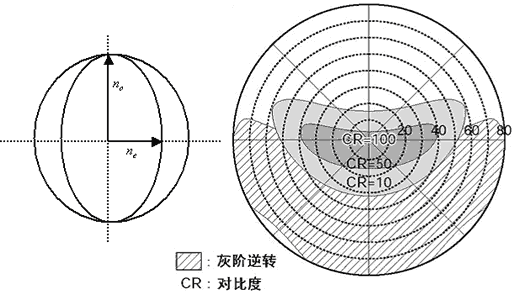

晶体中的折射光分成两条,一条光的折射行为遵循折射定律,这条折射线为寻常光线;另一条光线则不同,一般情况下,折射线往往不在入射面内,即不遵循折射定律,称为非常光线。这两条线都是线偏振光。
从不同的观察方向所看到的液晶分子有效长度(投影长度)不同,非常光线也会进入视线,在视觉效果上表现的视角的变化。具体表现为对比度下降、灰阶反转、色差、亮度下降等。
八、响应特性

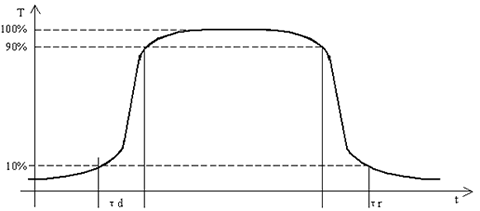

一般定义上升时间τr为透光强度由90%降到10%所需的时间;下降时间τd为透光强度由10%到90%所需的时间。不同的液晶其τr和τd是不同的,除了与材料有关外,还与电光效应、粘滞系数、弹性系数及液晶盒厚度有关。
现在电视用的屏所定义的响应时间更合理,多为灰度到灰度的响应时间。应该比上面定义的响应时间要长。
当温度较高时,液晶响应速度加快;当温度较低时,液晶响应速度降低。通常液晶屏所提供的响应时间都是室温下的。
