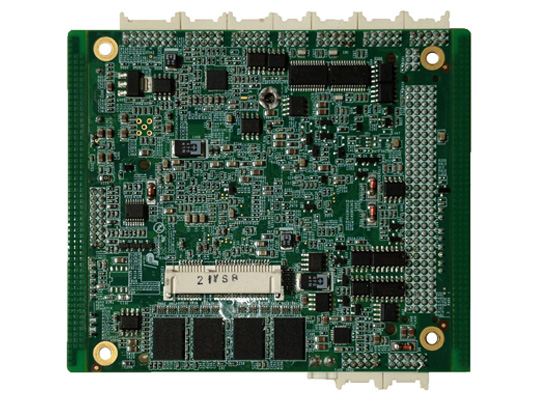

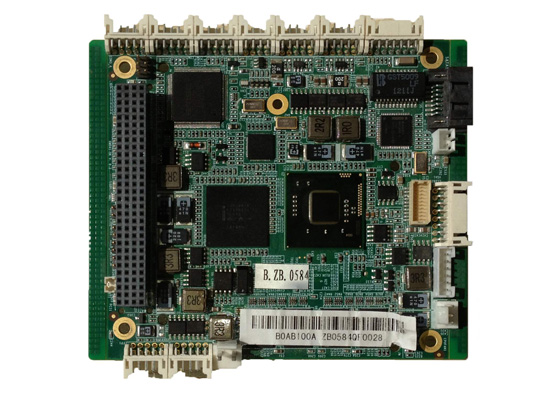

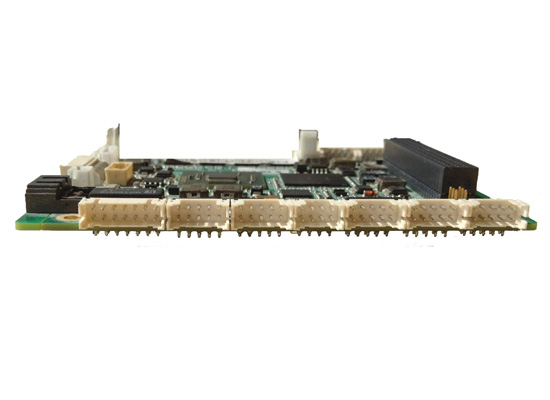

PC104+小尺寸紧凑型凌动主板多功能全插针凌动三代主板

PC104+小尺寸紧凑型凌动主板多功能全插针凌动三代主板

产品型号:CTN-BC0120A

CTN-BC0120A PC104+小尺寸凌动主板基于凌动ATOM 3代Cedar Trail处理器平台。采用多层精密电路板,在超小尺寸面积内集成大部分功能。适合高集成度,小尺寸,带扩展等传统工业情况。该凌动主板所有板载接口均采用标准插针引出,板贴内存颗粒,支持PC104+及minipcie扩展。
  • 产品特性
    采用Intel® AtomTM N2600 1.6 GHZ处理器
    NM10芯片组
    板载1个Intel 82574L/82583V千兆以太网接口插针
    板载DDRIII 1GB内存
    支持VGA/LCD双显,支持S4、S5网络唤醒
    支持4个USB 2.0
    2个SATAII
    1个RS-232,2个RS-485,1个RS-232/RS-422/RS-485可选
    1个Mini PCI-E
    1个PCI-104插槽
    单12V电源
    1个GPIO接口。
    产品参数:

    产品名称

    CTN-BC0120A工控主板

    CPU

    Intel® Atom™ Processor N2600 1.6 GHZ
    1M L2 cache

    芯片组

    Intel NM10

    内存

    板载DDRIII 2GB

    存储

    1 x SATA II

    以太网

    INTEL 82583
    1 x千兆自适应接口

    外部接口

    4 x USB 2.0
    1 x RS232,2 x RS485,1 x RS232/ RS485/ RS422

    扩展接口

    1 x PC104+

    显示接口

    1 x VGA
    1 x LVDS(单通道24BIT)

    音频接口

    HDA5.1

    BIOS

    AMI EFI BIOS(支持批量定制)

    供电输入

    1 x电源输入 DC 12V

    功耗

    10.2W

    工作温度

    Operation:  0℃ - 60℃(-20℃~70℃基于项目)

    工作湿度

    Operation:  0 ~ 95 % 非凝结

    尺寸

    96H x90W(mm)
