最新Intel第四代酷睿Haswell嵌入式工控板

基于Intel®第四代Core™ （Haswell）中央处理器及8系列高速芯片组，结构紧凑的工业级计算机主板。

产品简述

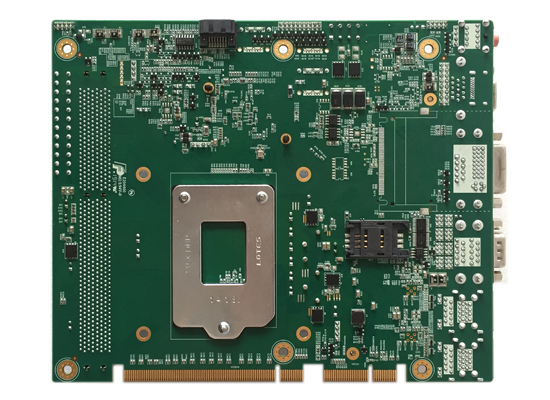

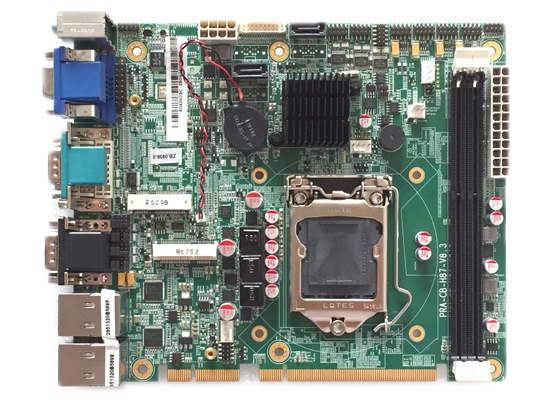

CTN-BC0150C是采用Intel® H87高速芯片组的工业级计算机，搭载Intel®第四代Core™ （Haswell）中央处理器，整合Intel® HD 绘图技术，支持SATA 6Gb/s、SATA 3Gb/s 、 SATA 1.5Gb/s。板载2个Intel 82583V千兆以太网接口；支持1066/1333/1600MHz高带宽双通道DDR3内存，提供两条内存槽，最大容量可达16G，同时拥有丰富的接口。其高效能高速的特性适合工业控制，数值监控录像平台，工业自动化设备等应用。

产品特征

1. 主板尺寸：170mmX206mm
2. 采用Intel®LGA11505 Socket + H87(PCH)。
3. 支持2个千兆以太网接口(Intel® 82583V)。
4. 2 个DDR3 1066/1333 DIMM，最大支持16G.
5. 6个RS232接口，其中有两个个支持RS232和RS485
6. 12个USB接口，其中8个USB2.0接口,4个USB3.0接口。
7. 最多支持6个SATA接口，最高支持6Gb/s。支持RAID。
8. 2个Mini PCIE插槽，一个支持3G,一个支持WIFI（或者Mini_PCIE SATA接口的SSD）。
9. 1个PCIEx16 Gen3.0，支持5GT/s。1个PCIEx4接口。

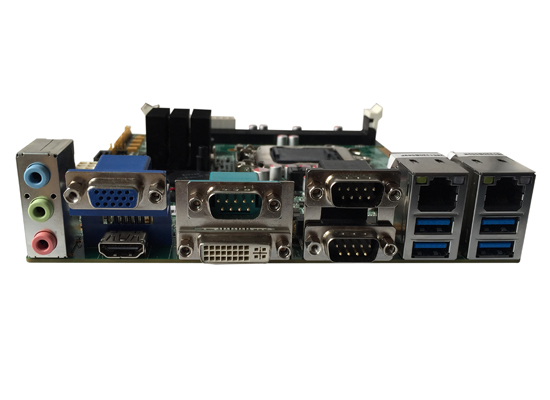

10. PS2 x1插针，HDMI x1（或者HDMI转TV-out输出插针），VGA x1，DVIx1.
11. 3层标准音频接口，支持LINE-OUT,LINE-IN,MIC；板载插针接口支持5.1声道输出。

产品规格：
