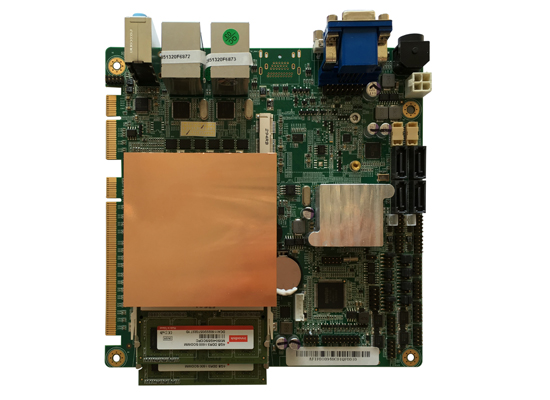

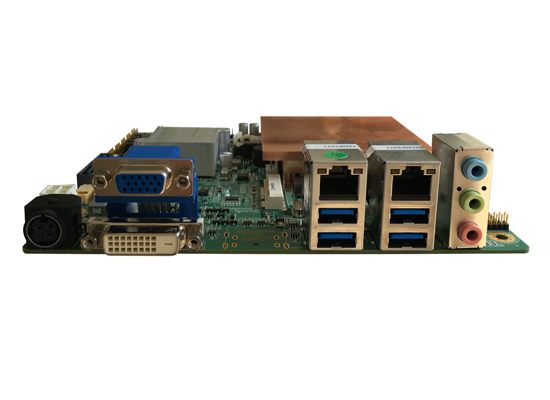

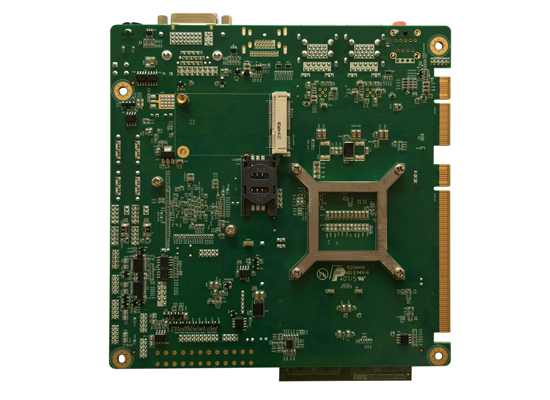

第四代酷睿多串口低功耗工业主板【嵌入式主板系列】

CTN-BF0150A多串口主板是基于Intel Haswell CPU和HM87芯片组的Mini-ITX工业主板。板载2个Intel千兆网络接口；支持6个COM口,DP/VGA/LVDS/HDMI/DVI多显示输出,同时最大支持三显。该款多串口低功耗工业主板适用于工业视觉，机器视觉，智能交通等行业领域。
产品特征：
采用Intel Haswell mobile rPGA947 socket CPU和HM87芯片组
两个DDR3 SODIMM插槽，支持DDR3-1333/1600 ,单根内存条最大8GB容量
2个RS232/422/485接口，4个RS232接口。COM1，COM2支持串口重定向
支持Display Port/CRT/LVDS/HDMI/DVI显示输出,同时最大支持三显
支持2个Intel ® I210千兆以太网接口
1个PCIE 3.0 x16金手指，1个PCEI 2.0 x4金手指
2个mini-PCIE插槽,一个支持SIM卡,一个支持WIFI和mSATA SSD（自动切换）
产品参数：

产品名称	CTN-BF0150A
CPU	Socket rPGA 947 Intel Haswell Core i7/i5/i3 mobile processor
内存	两个 DDR3 SODIMM 插槽，支持 DDR3-1333/1600 ,单根内存条最大 8GB 容量
芯片组	HM87
BIOS	AMI BIOS
ATA/IDE	4xSATA3.0 接口
看门狗	255 级
串口	2XRS-232/422/485, 4xRS-232 接口 ; COM1,COM2支持串口重定向
并口	/
USB接口	4个USB3.0接口 ,8个USB2.0接口
键盘/鼠标	1xPS/2 键盘和鼠标
扩展总线	2xMini PCIE 插槽 ;1个PCIE 3.0 x16 金手指，1个PCEI 2.0 x4 金手指
GPIO 接口	8 路输入，8 路输出
网络芯片	2x Intel I210 10/100/1000 base-T 网络
音频芯片	1x Realtek ALC662
显示芯片	集成 Intel 图形媒体加速器
显示接口	CRT 支持最高 2048 x 1536；LVDS 支持最高 24 位 1440x900；HDMI 支持最高 1920x1200；DVI 支持最高 1920x1200；Display Port 支持最高 2560 x1600
电源类型	ATX电源 12V 单输入电源，12V AC适配器
工作温度	-10 ～ 60℃
工作湿度	0 ~ 95% 相对湿度，无冷凝
外形尺寸	170mmx170mm

第四代酷睿多串口低功耗工业主板

产品型号：CTN-BF0150A
