采用Intel第四代ATOM凌动baytrail平台,表贴内存颗粒最大支持8GB。
集成HD显卡,可直接接双通道24bit LVDS输出,同时支持异显HDMI+DVI。
6串8U,部分接口支持隔离输出。
支持音频功放输出。
支持板载1.8寸SSD存储模组,Msata存储模组。
支持板载触摸屏控制器。
支持金手指侧板扩展。产品名称

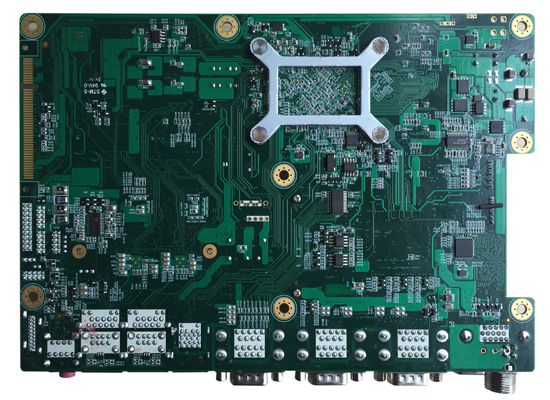

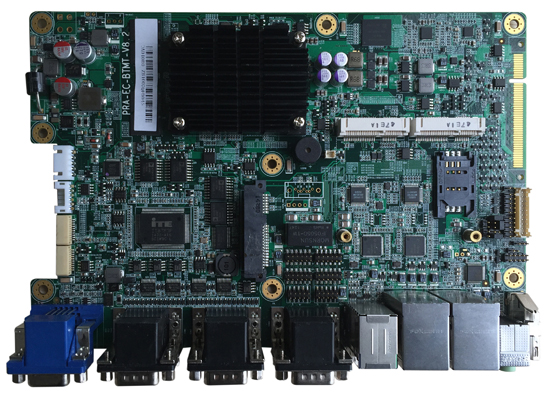

CTN-BE0150A
处理器
Intel® Atom™ 第四代Baytrail-D/M/I SOC处理器
芯片组
N/A
系统内存
内存类型
单通道板载内存, DDR3L 最大支持1333MHz,1.35V
内存槽
无内存槽
最大容量
4GB
显示接口
显卡型号
Intel® HD Graphics
接口类型
1 x VGA, 1 x HDMI, 2 x LVDS(支持双通道24-bit)
多屏显示
支持任意两种显示接口多显
网口
网口数量
2 x RJ45 10/100/1000Mbps接口
网卡型号
Intel® Ethernet Controller I210-IT or Intel® Ethernet Controller I210-AT
Intel® Ethernet Controller I211-AT
音频接口
声卡型号
Realtek ALC662 or Realtek ALC887
接口类型
1 x 标准双层音频接口 LINEOUT+MICIN
1 x 2X5插针 LINEINE+LINEOUT+MICIN
看门狗
256级时间间隔,可软件编程
存储接口
1 x SATA 2.0 7+15-Pin标准接口
1 x SATA 2.0 7-Pin标准接口 or 1 x Msata

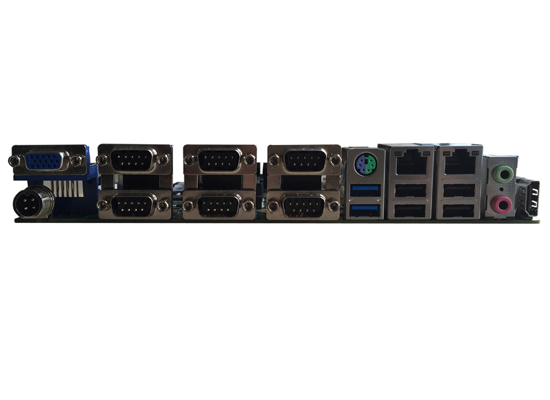

面板接口
1 x 双层接口 VGA + 凤凰端子 or 航空4-Pin电源接口
3 x 双层DB9 串口,COM1/2/3/4支持RS232/RS485,COM5/6支持带隔离的RS232/RS485
1 x 三层接口 PS2+USB3.0+USB2.0
2 x 三层接口 RJ45+USB2.0+USB2.0
1 x 双层标准音频接口 LINEOUT+MICIN
1 x HDMI接口
内部接口
1 x MINIPCIE + SIM
1 x MINIPCIE or 1 x Msata
2 x LVDS(2X10-Pin插针),支持双通道24-bit LVDS显示输出
1 x SATA 2.0 7-Pin标准接口 or 1 x Msata
1 x SATA 2.0 7+15-Pin标准接口
1 x 2X5插针 2个USB信号
1 x 2X5插针 2个USB信号, 这2个USB信号和2个MINIPCIE接口上的USB信号CO_LAYOUT
1 x 2X10插针, 支持16-bit 带隔离GPIO接口, 支持GPIO 3V/5V电源可选
1 x 2X5插针, 支持音频接口 LINEINE+LINEOUT+MICIN
1 x 1X5插针, 支持5线电阻屏
1 x 2X5插针, 1个FPANEL接口,POWER ON+RESET+SATA LED+SPEAKER
1 x 1X2插针, 上电自启动
扩展接口
1 x PCIEX8金手指(信号为自定义, 需转接卡扩展)
PCIE X8包含: 1 x HAD音频信号, 可扩展一个独立声卡
1 x 音频输出信号
2 x PCIE X1信号, 和2个MINIPCIE接口上的PCIE信号CO_LAYOUT
1 x eDP信号, 和LVDS信号CO_LAYOUT
2 x UART-4Pin, 从CPU出来的2个4线UART信号
电源接口
ATX
N/A
AT
1 x 凤凰端子 or 1 x 航空电源端口 or 1 x 2X2-Pin AT单12V接口, 支持9~36V电源输入
外接接口
1 x 凤凰端子 or 1 x 航空电源端口
工作温度
-10~60℃
存储温度
-40~85℃
尺寸
223x151mm
