3.5寸宽电压输入板载内存多串口低功耗主板【嵌入式主板系列】

产品特性：

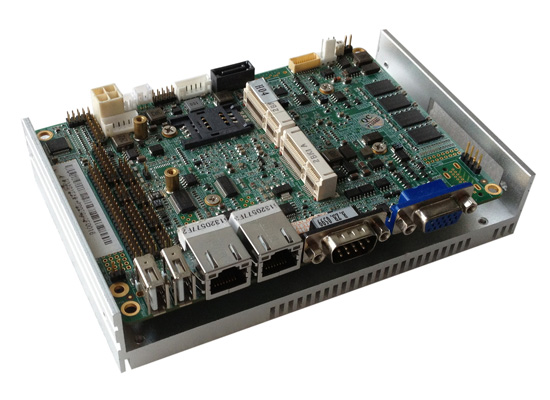

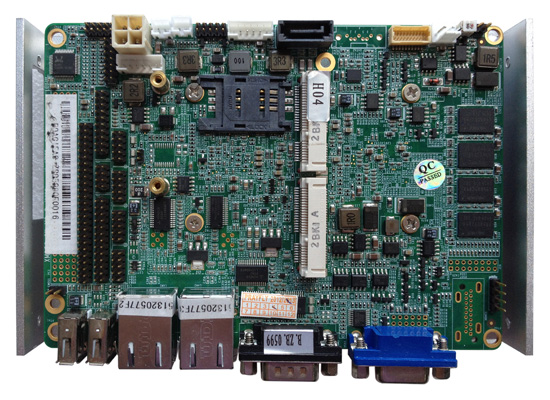

CTN-BB0135H ATOM双核D2550/N2800 3.5寸嵌入式工业主板采用Intel® 高性能，低功耗D2550+NM10芯片组。

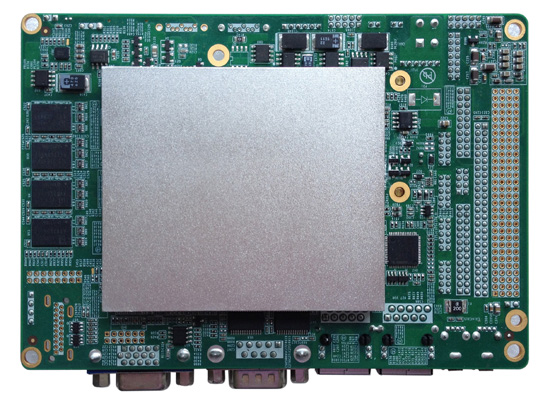

独特背部散热设计。
支持VGA,LVDS及HDMI三组显示接口
板贴2GB DDR3内存.
支持2个Intel 82583千兆以太网接口。
支持7个USB2.0接口
支持2个标准SATAII接口
支持2个标准MINI PCI-E接口，其中1个支持SIM卡槽
支持HDA5.1输出。
支持PCI104标准接口。
DC9-18V单电源输入。
产品参数：

产品名称	CTN-BB0135H工控主板
CPU	Intel® Atom™ Processor D2550 Dual-Core 1M Cache 1.86GHZ（可选N2800 1M Cache 1.86GHZ）
芯片组	NM10
内存	板贴2 GB DDR3 SODIMM
存储	2 x SATA II
以太网	INTEL 82583 2 x千兆自适应RJ45接口
外部接口	2 x USB 2.0 1 x RS232(232/422/485可选)
插针接口	1 x PS/2 5 x USB2.0 2 x RS232/RS485, 3 x RS232 4 x GPI, 4 x GPO 1 x SFAN 1 x FrontPanel 1x LPT (26PIN)
扩展接口	2 x MiniPcie (其中之一带SIM卡槽) 1 x PC104+
显示接口	1 x VGA 1 x HDMI 1 x LVDS（单通道24BIT）
音频接口	HDA5.1
BIOS	AMI EFI BIOS（支持批量定制）
供电输入	1 x电源输入 DC 12V
功耗	13.2W
工作温度	Operation: -20 - 60℃
工作湿度	Operation: 5% ~ 95 % 非凝结
配件	说明书、电源适配器、驱动光盘
尺寸	146H x102W（mm）
