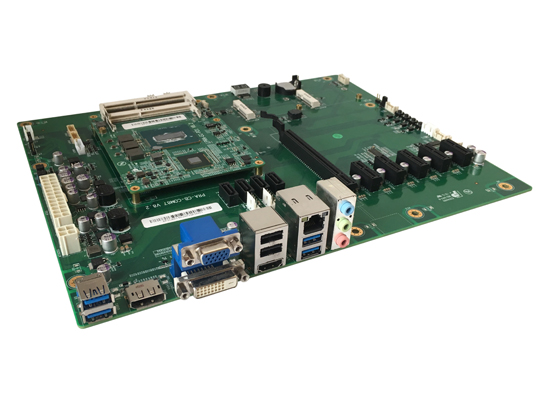

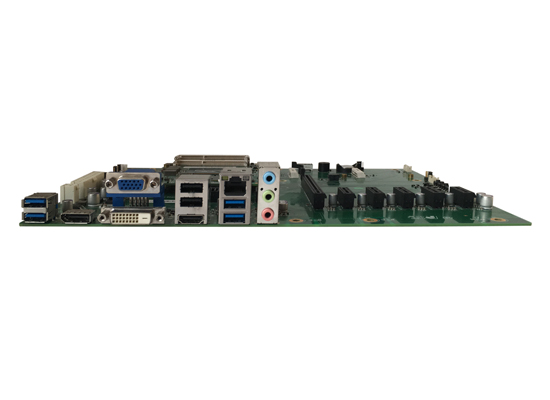

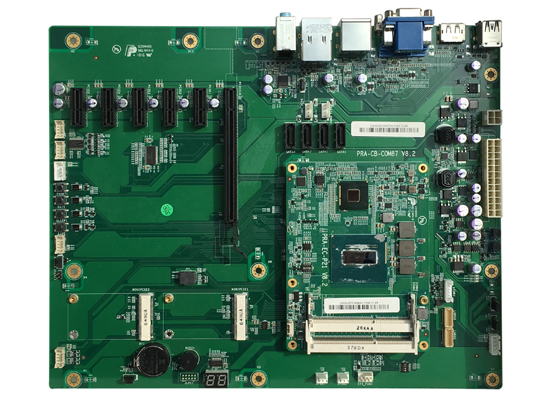

CTN-BF0150B Com-e核心板+底板是基于Intel Haswell CPU和HM87芯片组的组合工业板。通过底板引出1个Intel千兆网络接口；支持5个PCIex1口, 1个PCIex16。同时Display Port/CRT/LVDS/HDMI/DVI，支持最大支持三异显。该款扩展底板适用于工业视觉，机器人，智能交通等行业领域。
产品特征 ：
采用Intel Haswell CPU和HM87芯片组
两个DDR3 SODIMM插槽，支持DDR3-1333/1600 ,单根内存条最大8GB容量
支持Display Port/CRT/LVDS/HDMI/DVI显示输出,同时最大支持三显
支持1个Intel ® I210千兆以太网接口
4个USB3.0高速接口，2个USB2.0高速接口
2个mini-PCIE插槽,一个支持SIM卡,一个支持WIFI和mSATA SSD（自动切换）
产品参数：产品名称 CTN-BF0150B
CPU
Intel Haswell Core i7/i5/i3 Ultra Processor
内存
两个 DDR3 SODIMM 插槽，支持 DDR3-1333/1600 ,单根内存条最大 8GB 容量
芯片组
HM87
BIOS
AMI BIOS
ATA/IDE
4xSATA3.0 接口
看门狗
255 级
USB接口
4个USB3.0接口 ,2个USB2.0接口
音频
1xPS/2 键盘和鼠标
扩展总线
2xMini PCIE 插槽 ;
5个PCIex1口, 1个PCIex16网络芯片
1x Intel I210 10/100/1000 base-T 网络
音频芯片
1x Realtek ALC662
显示芯片
集成 Intel 图形媒体加速器
显示接口
CRT 支持最高 2048 x 1536；
LVDS 支持最高 24 位 1440x900；
HDMI 支持最高 1920x1200；
DVI 支持最高 1920x1200；
Display Port 支持最高 2560 x1600电源类型
ATX输入电源，12V AC适配器
工作温度
-10 ～ 60℃
工作湿度
0 ~ 95% 相对湿度，无冷凝
外形尺寸
