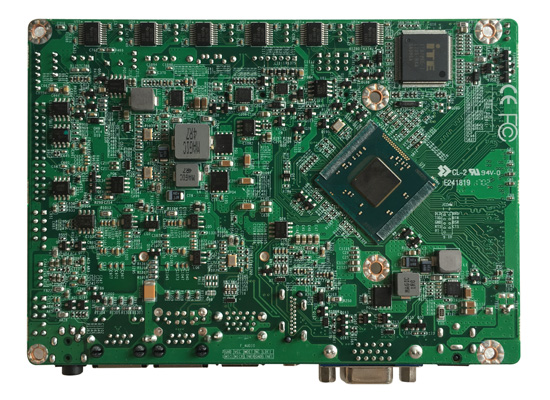

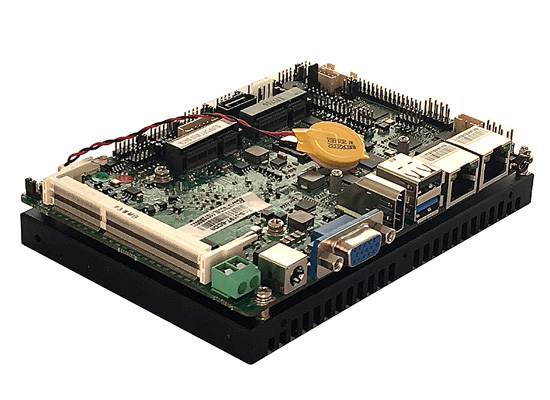

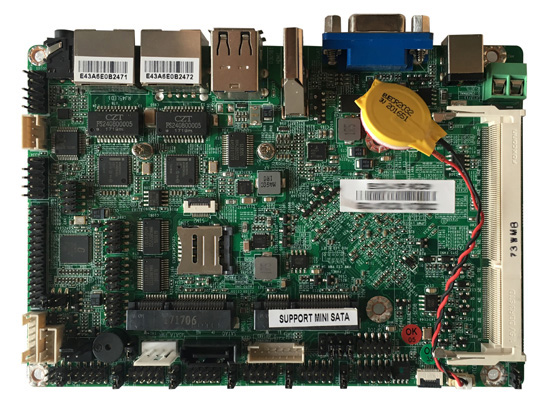

3.5寸baytrail嵌入式主板J1900工控板

3.5寸baytrail嵌入式主板J1900工控板

产品型号:CTN-BG0135GA

该3.5寸嵌入式主板采用Intel第四代ATOM凌动baytrail平台,板载笔记本内存插槽支持8GB。集成HD显卡,双通道24bit LVDS输出(可选EDP版本),同时支持异显HDMI+DVI。6串口8USB。支持音频功放输出。支持板载MsataSSD存储模组。适合物联网,机器人,智能设备开发
  • 3.5寸嵌入式主板采用Intel第四代ATOM凌动baytrail平台,板载笔记本内存插槽支持8GB。集成HD显卡,双通道24bit LVDS输出(可选EDP版本),同时支持异显HDMI+DVI。6串口8USB。支持音频功放输出。支持板载MsataSSD存储模组。适合物联网,机器人,智能设备开发等领域。
    产品特性:
    采用Intel第四代ATOM凌动baytrail平台,内存插槽最大支持8GB。
    集成HD显卡,可直接接双通道24bit LVDS输出(可选EDP版本),同时支持异显HDMI+DVI。
    6串口8USB,部分接口支持隔离输出。
    支持音频功放输出。
    支持板载1.8寸SSD存储模组,Msata存储模组。
    3.5寸结构紧凑,支持双Mini-Pcie扩展。
    产品参数:

    产品名称

    CTN-BG0135GA

    中央处理器

    Intel Baytrailceleron J1900
    主频1.99 GHZ
    4核4线程,2M二级缓存
    TDP:10W

    内存

    板载1条204Pin DDRIII SO-DIMM内存槽
    支持低电压1.35V DDRIII SO-DIMM内存
    单根内存最高支持8GB

    扩展插槽

    1 x MPCIE插槽
    1x MSATA插槽

    背板接口

    1 x VGA显示接口
    1 x HDMI显示接口
    1 x USB2.0接口
    1 x USB3.0
    1 x音频接口(Line Out/MIC-IN)
    2 x LAN接口
    1 x DC-IN电源接口

    内置接口

    4 x F-USB2.0插针(支持USB2.0*8)
    6 x COM插针
    1 x LVDS插针
    1 x 9-Pin前置面板开关插针(FPANEL)
    1 x 3Pin SYS-FAN
    1 x JPS1内置插针(支持PS/2键鼠)
    1 x 4Pin SPEAKER插针
    1 x 9Pin内置音频接口(F_AUDIO)
    1 x 4pin BKCL插针
    2 x SIM卡槽(1x标准SIM卡+1x FPC SIM卡连接器)
    1 x GPIO插针
    1 x J485插针
    1 x JBAT跳帽
    1x JME插针

    BIOS

    AMI BIOS

    电源管理

    支持高级电源管理ACPI
    支持网络唤醒S4、S5,支持上电开机等

    显示

    支持异步双显(VGA+HDMI,VGA+LVDS,HDMI+LVDS)

    网络

    2 x Intel82583锚点千兆以太网

    音频

    Realtek ALC662,支持Line-Out&Line-In

    I/O芯片

    ITE8786E

    供电

    DC 12V or2 PIN ATX转12V供电

    工作环境

    工作温度:-15℃~60℃
    环境湿度:0%~95%

    操作系统

    Windows 7 /Windows 8 /Windows 8.1 /Windows 10/Linux/Android

    主板尺寸

    146mmX102mm
