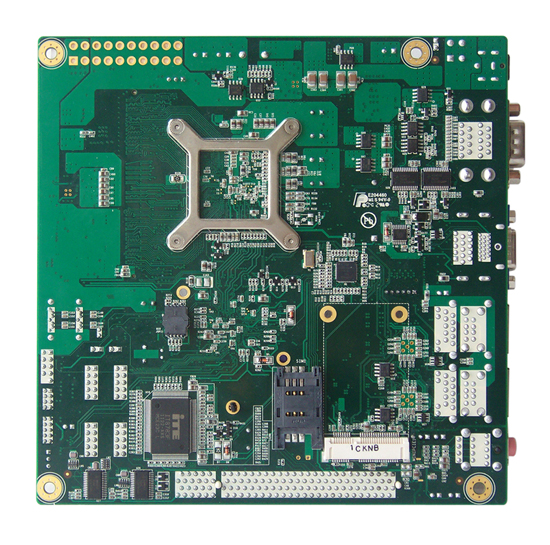

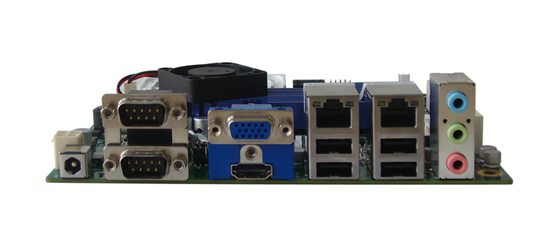

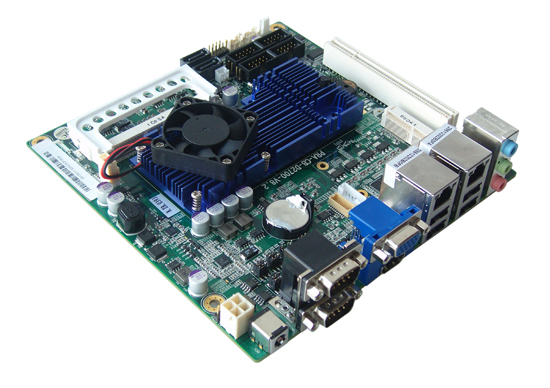

凌动ATOM D2700主板 - 无风扇低功耗MiniITX D2700工控主板D2550

凌动ATOM D2700主板 - 无风扇低功耗MiniITX D2700工控主板D2550

产品型号:CTN-BB0150C

CTN-BB0150C凌动D2700工控主板采用Intel ATOM D2700/D2550处理器,无风扇低功耗设计,该款D2700主板支持6COM口、6USB接口,采用intel 82583V网卡芯片,支持wifi及3G扩展,是一款Mini ITX的凌动D2700嵌入式工控主板,适用POS机、嵌入式设备等工控应用。
  • 产品特性:

    CTN-BB0150C凌动ATOM D2700主板采用Intel® Atom D2700/D2550和NM10芯片组。
    1个204pin 1066MHz DDRIII SO-DIMM插槽,最大支持4GB。
    2个RS-232/422/485接口,4个RS-232接口;COM1,COM2支持串口重定向。
    2个SATAII,6个USB2.0设备。
    该款D2700工控主板支持VGA/LVDS/HDMI显示输出,最大支持双显示输出。
    支持2个Intel 82583V千兆以太网接口。
    支持3G和WiFi功能(板载SIM插槽)。
    支持ATX电源或12V单电源输入。
    CTN-BB0150C主板适用POS机、嵌入式设备等工控应用。

    产品参数:

    产品名称

    CTN-BB0150C工控主板

    CPU

    Intel®D2700(D2550

    内存

    1x204pin 1066MHz DDRIII SO-DIMM插槽,最大支持4GB

    芯片组

    Intel NM10

    BIOS

    AMI BIOS

    ATA/IDE

    2xSATAII接口

    看门狗

    256级,可编程0~255秒/分,超时中断或系统复位

    串口

    2XRS-232/422/485,4xRS-232接口

    并口

    USB接口

    6xUSB 2.0接口

    键盘/鼠标

    1xPS/2键盘和鼠标

    扩展总线

    2xMini PCI-E插槽,1xSIM插槽,1xPCI插槽,(最大支持2个PCI设备)

    网络芯片

    2xIntel 82583V 10/100/1000Mbp

    解码器/接口

    Realtek ALC662 HDA解码器,支持麦克风/线入/线出

    显示芯片

    集成Intel图形媒体加速器 3600系列

    显示接口

    VGA显示,最高支持2048x1536
    LVDS显示,最高支持24位 1440x900
    HDMi,支持1900x1200

    电源类型

    20pin ATX电源或12V单电源输入

    工作温度

    -10℃~60℃

    工作湿度

    0 ~ 95% 相对湿度,无冷凝

    尺寸

    170mmx170mm

    Atom D2700为双核心、四线程,主频2.13GHz,三级缓存1MB,图形核心频率640MHz,热设计功耗10W。CTN-BA0150C Mini ITX凌动D2700主板采用无风扇设计,支持20pin ATX电源或12V单电源输入,板载6个USB接口。

    相关下载

    CTN-BB0150C说明书
