高性能ATOM MiniITX凌动主板-双核8串口凌动主板

高性能ATOM MiniITX凌动主板-双核8串口凌动主板

产品型号:CTN-BA0150B

CTN-BA0150B双核X86MiniITX主板,基于第二代凌动PineTrail平台双核高性能处理器,支持4G内存扩展,CF卡及SATA存储。板载多达8路串口及8路USB接口,同时支持MiniPCIe及PCI扩展槽。支持单电源供电,低功耗无风扇。
  • 产品特性:

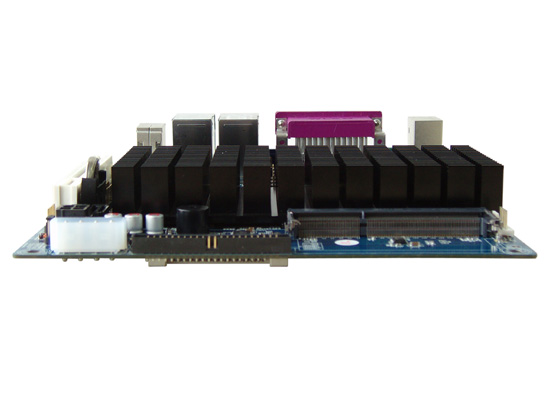

    CTN-BA0150B高性能凌动主板采用低功耗无风扇设计方案,主板具有良好的散热性,保证主板各模块有效运行。
    提供2 x RJ45网口,千兆自适应。
    支持DC12V单电源输入。
    提供1XLPT并口打印接口。
    提供1XVGA OUT + 1XLVDS两种显示方案。
    提供1XMini PCI-E + 1XPCI两种扩展接口方案。
    提供1xIDE 接口及1X大4Pin硬盘供电。

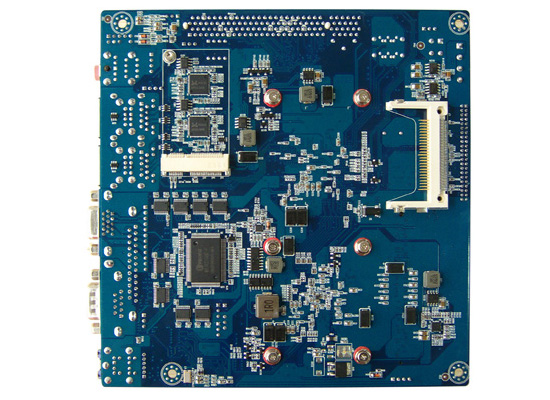

    提供板载1xCF卡座。
    产品参数:

    产品名称

    CTN-BA0150B凌动主板

    主芯片

    Intel® Atom™ Processor D525
    双核1.8GHz

    芯片组

    ICH8M芯片组

    BIOS

    AMI 授权BIOS程序

    内存

    1 x DDR3 SODIMM ,,最大到4GB

    以太网

    2 x 100M/1000M(RTL8111C)

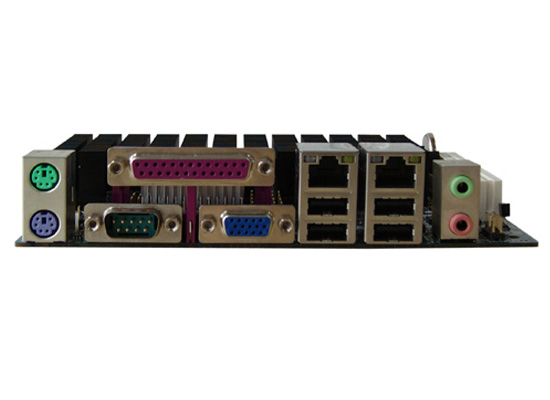

    外部接口

    8 x USB 2.0
    1 x LPT
    7 x RS232
    2 x SATA
    1 x MINI_IDE
    1 x AT 12V(4pin)
    1 x VGA OUT
    1 x F_AUDIO
    1 x F_SPDIF
    1 x CD_IN
    1 x IR
    1 x F-PANEL
    1 x SATA-PWR OUT
    1 x CPU_FAN
    1 x SYS_FAN
    1 x LVDS(单通道 24bit)
    2 x RJ45

    显示接口

    Intel GMA 3150 图形加速器
    支持LVDS(单通道24bit)+VGA:同步双显,异步双显

    扩展接口

    1 x MINI_PCIE
    1 x CF TypeII
    1 x PCI

    音频接口

    1 x Line Out + 1 x x Mic In(3.5mm)

    看门狗

    0~255S可编程

    供电输入

    AT 12V

    功耗

    Ptyp=16.2W

    工作温度

    Operation:  -10 - 55℃

    工作湿度

    Operation:   5% ~ 80 % 非凝结

    配件

    说明书、驱动光盘、数据线、挡板

    尺寸

    170 x 170 mm (Mini ITX)
